Что такое корпус вращателя и как прецизионная обработка улучшает его характеристики в тяжелых условиях эксплуатации

Повернутьили жильеявляется важнейшим конструктивным компонентом, используемым в гидравлических вращателях кранов, экскаваторов, лесозаготовительного оборудования, морских подъемных систем и другой тяжелой техники. Оно защищает внутренние шестерни, подшипники и гидравлические двигатели, обеспечивая при этом точность вращения при экстремальных нагрузках.

В этом подробном руководстве мы рассмотрим, что такое корпус вращателя, как он функционирует, используемые материалы и производственные процессы, ключевые стандарты контроля качества и то, как точная обработка с ЧПУ значительно повышает долговечность, выравнивание и общую производительность. В этой статье также обсуждаются варианты настройки, обработка поверхности, допуски и промышленное применение. Если вы ищете надежного производителя корпусов вращателей, напримерЮнайтед, это руководство поможет вам принять обоснованные решения.

Оглавление

• 1. Что такое корпус вращателя?
• 2. Как работает корпус вращателя?
• 3. Какие материалы используются при производстве корпуса вращателя?
• 4. Как прецизионная обработка на станке с ЧПУ улучшает характеристики корпуса вращателя?
• 5. Где используются корпуса вращателей?
• 6. Каким стандартам качества должен соответствовать корпус вращателя?
• 7. Можно ли изготовить корпус ротатора по индивидуальному заказу?
• 8. Часто задаваемые вопросы

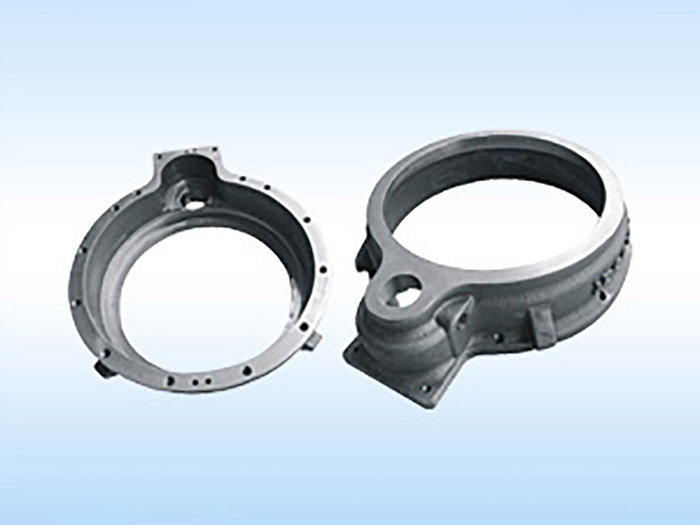

1. Что такое корпус вращателя?

A корпус вращателяпредставляет собой внешний структурный кожух, который окружает и поддерживает внутренний вращающийся механизм гидравлической системы вращения. Он обеспечивает структурную целостность, выравнивание и защиту таких компонентов, как:

• Гидравлические моторы
• Планетарные системы передач
• Подшипники и уплотнения
• Выходные валы

Корпус должен выдерживать радиальные и осевые нагрузки, сохраняя при этом стабильность размеров. В тяжелом оборудовании корпус вращателя часто подвергается ударным нагрузкам, скручивающим нагрузкам и воздействию окружающей среды, включая пыль, воду и экстремальные температуры.

Поскольку качество корпуса вращателя напрямую влияет на точность соосности и зацепления шестерен, оно определяет эффективность, срок службы и безопасность всей вращающейся системы.

2. Как работает корпус вращателя?

Корпус вращателя действует как жесткая рама, удерживающая внутренние вращающиеся компоненты на одном уровне. Когда гидравлическое давление активирует двигатель, энергия вращения передается через коробку передач на выходной вал. Корпус:

1. Поддерживает концентрическое соосность входного и выходного валов.
2. Поглощает нагрузку, вызванную крутящим моментом
3. Предотвращает загрязнение внутренних компонентов.
4. Обеспечивает целостность уплотнения под давлением

Любое смещение внутри корпуса может привести к неравномерному износу шестерни, вибрации, утечке масла или преждевременному выходу из строя. Поэтому необходима точная механическая обработка и жесткие допуски.

3. Какие материалы используются при производстве корпуса вращателя?

Выбор материала зависит от требований к нагрузке, воздействия окружающей среды и веса. Ниже приведено сравнение распространенных материалов:

Обработка поверхности, такая как порошковое покрытие, фосфатирование, гальванизация или точная покраска, часто применяется для повышения коррозионной стойкости и долговечности.

4. Как прецизионная обработка на станке с ЧПУ улучшает характеристики корпуса вращателя?

Прецизионная обработка с ЧПУ обеспечивает жесткие допуски, гладкую поверхность и точное геометрическое выравнивание. Ключевые процессы обработки включают в себя:

• Токарная обработка с ЧПУ для кругового выравнивания
• Фрезерование на станках с ЧПУ монтажных поверхностей
• Растачивание посадочных мест подшипников
• Сверление и нарезание резьбы для отверстий под крепеж

Критические допуски часто находятся в пределах от ±0,01 мм до ±0,03 мм для посадочных мест подшипников и соосных поверхностей вала.

Преимущества прецизионной обработки:

• Снижение вибрации и шума
• Улучшенное распределение нагрузки
• Увеличенный срок службы подшипников
• Снижение затрат на техническое обслуживание

Производителям нравитсяЮнайтедиспользовать передовые многоосные системы ЧПУ и координатно-измерительные машины (КИМ) для обеспечения точности размеров и постоянной повторяемости.

5. Где используются корпуса вращателей?

Корпуса ротаторов широко используются в различных отраслях:

• Лесозаготовительное оборудование:Переработка бревен и обработка древесины
• Строительная техника:Экскаваторы и погрузочно-разгрузочные машины
• Морские применения:Палубные краны и подъемные системы
• Перерабатывающая промышленность:Ротаторы для обработки лома
• Горные работы:Тяжелые системы подъема и позиционирования

В каждой из этих сред надежность и структурная целостность не подлежат обсуждению.

6. Каким стандартам качества должен соответствовать корпус вращателя?

Высококачественный корпус ротатора должен соответствовать международным стандартам, таким как:

• Системы менеджмента качества ISO 9001
• Сертификация прослеживаемости материалов
• Неразрушающий контроль (NDT)
• Отчеты о проверке размеров

Дополнительные проверки могут включать в себя:

• Проверка твердости
• Измерение шероховатости поверхности
• Испытания на герметичность

7. Можно ли изготовить корпус ротатора по индивидуальному заказу?

Да. Изготовление корпуса ротатора по индивидуальному заказу позволяет OEM-производителям указывать:

• Конфигурации монтажных отверстий
• Нестандартные размеры посадочного места подшипника
• Проекты оптимизации веса
• Специальные покрытия или отделка

Сотрудничество инженеров обеспечивает совместимость с конкретными гидравлическими двигателями и зубчатыми системами. Кастомизация повышает производительность, сохраняя при этом запас прочности.

8. Часто задаваемые вопросы

В1: Каков срок службы корпуса вращателя?

При правильном обслуживании и использовании высококачественных материалов корпус ротатора может прослужить 5–10 и более лет в зависимости от интенсивности использования.

В2: Как мне выбрать подходящего производителя корпуса вращателя?

Оцените возможности обработки, системы контроля качества, источники материалов, гибкость настройки и отраслевой опыт.

В3: Можно ли отремонтировать поврежденный корпус вращателя?

Незначительные повреждения поверхности иногда можно отремонтировать, но структурные трещины обычно требуют замены для обеспечения безопасности.

Вопрос 4: Почему контроль толерантности так важен?

Жесткие допуски предотвращают перекосы, уменьшают износ и обеспечивают плавное вращение при высоких нагрузках.

Заключение

Корпус ротатора — это нечто гораздо большее, чем простой корпус: это структурная основа гидравлических систем вращения в тяжелонагруженном оборудовании. Выбор материалов, точная обработка на станках с ЧПУ, строгий контроль качества и индивидуализация — все это играет решающую роль в обеспечении долговечности и производительности.

Если вы ищете надежного поставщика корпусов вращателей,Юнайтедпредлагает передовые производственные возможности, строгие процессы контроля и индивидуальные инженерные решения, отвечающие вашим строгим промышленным требованиям.

Ищете прецизионные решения для корпуса ротатора?Связаться с намисегодня, чтобы обсудить ваш проект и получить конкурентоспособное предложение!
